Elektroniske universelle testmaskiner

Hva er kjernekomponentene til elektroniske universelle testmaskiner?

Elektroniske universelle testmaskiner er svært integrert testutstyr som er mye brukt for å teste de mekaniske egenskapene til materialer. Deres kjernekomponenter inkluderer lastceller, drivsystemer, kontrollsystemer, datainnsamlingssystemer og testarmaturer.

Lasteceller: Lasteceller er nøkkelkomponenter i elektroniske universelle testmaskiner, ansvarlige for sanntidsmåling av kraften som påføres testmaterialet. De er vanligvis strain gauge sensorer, som konverterer fysisk deformasjon til elektriske signaler. Valget av lastcelle avhenger av måleområdet, nøyaktigheten, følsomheten og egenskapene til testmaterialet. Vanlige sensorer inkluderer kraftsensorer (lastceller) og momentsensorer.

Drivsystem: Drivsystemer består vanligvis av en motor, kuleskrue og lineær drivmekanisme. Deres primære funksjon er å generere jevn, justerbar lastforskyvning gjennom motoren, som driver lasteplattformen eller prøvefestet. Elektroniske universelle testmaskiner bruker vanligvis servomotorer eller trinnmotorer for å kontrollere bevegelseshastigheten, slik at testmaskinen kan utføre forskjellige tester som spenning, kompresjon og bøying under presis kontroll.

Kontrollsystem: Kontrollsystemet består vanligvis av en datamaskin og en innebygd kontroller. Regulatoren mottar data fra veiecellene og forskyvningssensorene og kontrollerer motorens driftstilstand. Kjernefunksjonen til kontrollsystemet er å nøyaktig regulere testprosessen i henhold til innstilte parametere (som strekkhastighet og kraftoppbyggingshastighet). Moderne elektroniske universelle testmaskiner er vanligvis utstyrt med avansert kontrollprogramvare som støtter en rekke tilpassede testmoduser, for eksempel konstant-rate strekktesting, konstant-stresstesting og syklisk belastning.

Datainnsamlingssystem: Datainnsamlingssystemet samler inn signaler fra lastcellene og forskyvningssensorene og konverterer dem til analyserbare data. Datainnsamlingssystemet må ha høypresisjonssignalinnsamling og sanntidsbehandlingsevner for å sikre nøyaktigheten av testresultatene. Systemet kan også kobles til en ekstern datamaskin for å vise testdata i sanntid og generere testrapporter.

Testfeste: Testfestet er en enhet som brukes til å sikre testmaterialet eller prøven, forhindre at den glir eller går i stykker under testing og sikrer nøyaktigheten av testdata. Armaturets design må optimaliseres basert på det spesifikke materialet og testtypen som testes. Vanlige inventar inkluderer spenningsarmaturer, kompresjonsarmaturer og bøyearmaturer.

Den koordinerte driften av hver komponent sikrer at elektroniske universelle testmaskiner kan utføre nøyaktige og pålitelige tester under ulike driftsforhold. Når du designer og velger riktig testmaskinmodell, er det avgjørende å vurdere kompatibilitets- og nøyaktighetskravene til disse komponentene.

Hvordan velge en lastcelle for elektroniske universelle testmaskiner?

Lasteceller er avgjørende komponenter i elektroniske universelle testmaskiner. De måler kreftene som påføres materialet og konverterer disse fysiske mengdene til elektriske signaler for behandling av kontrollsystemet og dataanalysesystemet. Når du velger en passende lastcelle, må flere faktorer vurderes for å sikre testnøyaktighet og pålitelighet. For selskaper som Zhejiang Yiyu Instrument Equipment Co., Ltd., som spesialiserer seg på utvikling og produksjon av mekanisk testutstyr, er valg av riktig lastcelle avgjørende for å sikre ytelsen til testutstyret.

Måleområde: Måleområdet til en lastcelle er en av de viktigste parameterne når du velger den. Sensorens maksimale belastningskapasitet bør bestemmes basert på materialet som testes og forventet kraft. For eksempel, for strekktesting av høyfaste metaller, må sensorens måleområde romme større belastninger; for myke materialer som filmer og gummi anbefales et mindre måleområde. Zhejiang Yiyu Instrument Equipment Co., Ltd.s elektroniske universelle testmaskiner tilbyr vanligvis flere lastcellealternativer for å møte ulike kundebehov for materialmekanisk testing.

Nøyaktighet og følsomhet: Nøyaktigheten til en lastcelle påvirker direkte nøyaktigheten til testresultatene. Zhejiang Yiyu Instrument Equipment Co., Ltd. legger særlig vekt på nøyaktigheten og følsomheten til sine lastceller under FoU og produksjon, ved å bruke avansert teknologi for å sikre presisjonen til hver lastcelle. For eksempel gjennomgår Zhejiang Yiyu Instrument Equipment Co., Ltd.s belastningsceller streng kalibrering, noe som gjør dem i stand til å reagere på små kraftendringer og nøyaktig registrere kraftverdier under lasting. Videre er svært følsomme lastceller spesielt viktige når du tester fleksible materialer eller tynne filmer, og fanger effektivt opp subtile mekaniske endringer.

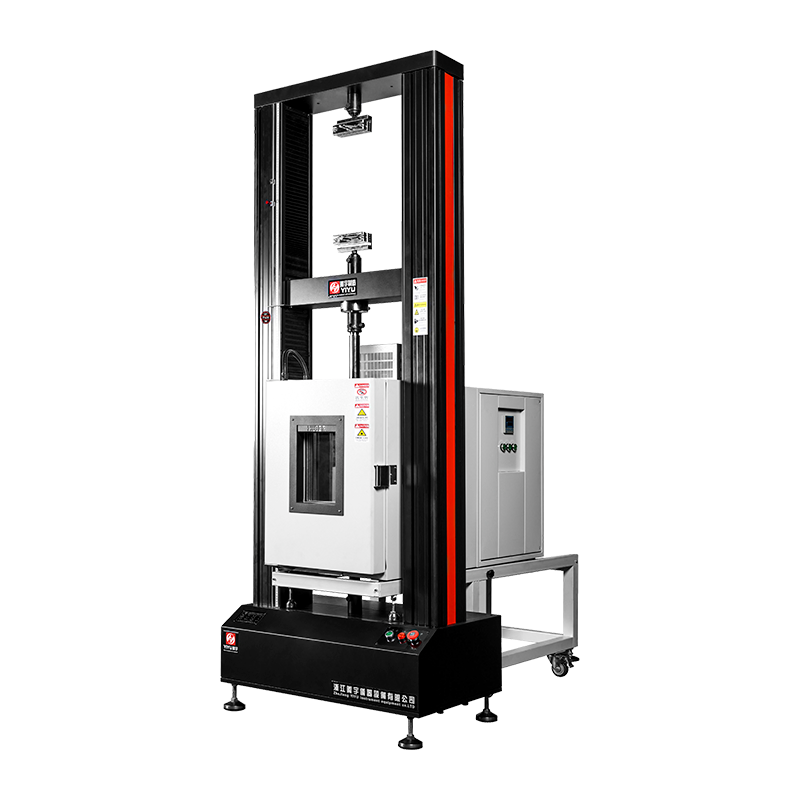

Temperatur- og miljøkompatibilitet: I noen spesialiserte testmiljøer krever lastceller sterk miljøtilpasningsevne, spesielt ved testing ved høye eller lave temperaturer, for å sikre stabil måleytelse. Zhejiang Yiyu Instrument Equipment Co., Ltd.s belastningsceller er laget av høytemperatur- og korrosjonsbestandige materialer, noe som sikrer utmerket ytelse under forskjellige miljøforhold. Spesielt i utmattelsestesting av kompositt- eller metallmaterialer er høy miljøtilpasningsevne avgjørende for å sikre sensornøyaktighet under komplekse driftsforhold.

Kompatibilitet og kalibrering: Kompatibilitet av lastsensorer med testmaskinens kontrollsystem er avgjørende. Zhejiang Yiyu Instrument Equipment Co., Ltd.s elektroniske universelle testmaskiner og lastsensorer er designet med full systemkompatibilitet i tankene, noe som muliggjør sømløs integrasjon med ulike kontrollsystemer og datainnsamlingssystemer, og sikrer nøyaktig og stabil datainnsamling. Videre gjennomgår alle sensorer strenge kalibreringsprosedyrer for å sikre langsiktig stabilitet og høy nøyaktighet.

Holdbarhet og stabilitet: Holdbarheten og langtidsstabiliteten til lastsensorer er avgjørende faktorer å vurdere når du velger dem. Zhejiang Yiyu Instrument Equipment Co., Ltd. kontrollerer strengt materialene og prosessene som brukes i produksjonen av lastsensorer for å sikre holdbarhet og langsiktig stabilitet. Høykvalitetssensorer opprettholder høy nøyaktighet under hyppig testing og langvarig drift, og kan tilpasse seg ulike mekaniske testkrav.

Zhejiang Yiyu Instrument Equipment Co., Ltd. utnytter sine sterke sider innen teknologisk forskning og utvikling, utstyrsproduksjon og ettersalgsservice, og tilbyr et bredt spekter av høykvalitets lastsensoralternativer, som hjelper kundene med å velge den sensoren som passer best for deres spesifikke behov. Ved å velge riktig veiecelle kan kundene sikre nøyaktige og pålitelige testresultater når de utfører mekaniske egenskapstester på metaller, ikke-metaller og komposittmaterialer.

Hvordan bruke elektroniske universelle testmaskiner for stress-belastningstesting av materialer?

Stress-strain testing er en av de grunnleggende bruksområdene til elektroniske universelle testmaskiner. Det hjelper ingeniører og forskere med å forstå de mekaniske egenskapene til materialer, som elastisitetsmodul, flytestyrke, strekkfasthet og forlengelse.

Prøveforberedelse: Før du utfører stress-belastningstesting, må en prøve som oppfyller spesifikasjonene forberedes. Prøvestørrelsen og -formen bør velges basert på relevante standarder eller testkrav. For eksempel har strekkprøver for metaller typisk et standard sirkulært eller rektangulært tverrsnitt. Standardisert materialtesting er vanligvis basert på internasjonale standarder som ISO og ASTM. Å sikre at prøvedimensjonene oppfyller testkravene er avgjørende for å oppnå nøyaktige resultater.

Prøveinstallasjon: Prøven er montert i fiksturen til den elektroniske universelle testmaskinen. Valget og installasjonen av armaturet er avgjørende. Sørg for at prøven er godt festet til utstyret under testing for å forhindre at den glipper eller løsner på grunn av feil feste. Armaturet bør også kunne tilpasses forskjellige materialer og testmetoder, som for eksempel strekk, kompresjon eller bøying.

Stille inn testparametre: Før du starter en test, må du stille inn testmaskinens parametere, inkludert testhastigheten (strekk- eller kompresjonshastighet), lastemetode, testmodus (f.eks. konstanthastighetsspenning eller testing med konstant tøyningshastighet) og datainnsamlingsfrekvens. Testmaskinens kontrollsystem gir vanligvis forhåndsinnstilte moduser og automatiserte funksjoner, slik at brukerne kan velge riktig konfigurasjon basert på deres testbehov.

Datainnsamling og analyse: Etter at testen begynner, registrerer elektroniske universelle testmaskiner kraften som påføres prøven og prøvens forskyvning i sanntid. Dataene som samles inn av kontrollsystemet gir mulighet for sanntidsberegning av spenning (kraft/opprinnelig tverrsnittsareal) og tøyning (forskyvning/opprinnelig lengde). Spennings-tøyningskurven er en kjernekomponent i materialets mekaniske egenskaper, som viser materialets respons på belastning. Formen på kurven kan brukes til å utlede nøkkeldata som materialets elastiske rekkevidde, flytegrense, sluttstyrke og bruddpunkt.

Resultattolkning: Ved å analysere testdataene kan brukere bestemme materialets viktigste mekaniske egenskaper. For eksempel representerer den innledende rette delen av kurven materialets elastiske fase, og helningen er materialets elastisitetsmodul. Flytegrensen markerer overgangen fra elastisk deformasjon til plastisk deformasjon. Den ultimate styrken er den maksimale påkjenningen et materiale tåler. Bruddpunktet angir stedet der materialet går i stykker.

Stress-strain testing vurderer ikke bare et materiales grunnleggende mekaniske egenskaper, men gjør det også mulig å studere ytelsen under ulike miljøer gjennom varierende belastningsmetoder og testforhold. Disse dataene har viktige anvendelser innen materialvalg, produktdesign og kvalitetskontroll.
